01
货舱门槛防磨板结构
货舱门槛防磨板包括四个,中间有两个,左右各一个。货舱门槛防磨板底部有一块腹板(支撑结构件)如下图。货舱门槛防磨板通过螺杆和拖把固定在腹板和支撑梁上,腹板起到固定和支撑防磨板的作用。
02
腐蚀现象
如果腹板腐蚀,在外力作用下,防磨板容易产生变形、松动、凹坑和裂纹等损伤。
腹板腐蚀导致拖把缺失。
腹板腐蚀导致防磨板松动翘起。
03
腐蚀原因简析
腹板腐蚀为电化学腐蚀,产生电化学腐蚀需要有两个条件,第一是有活性金属,第二是有电解质。腹板为铝合金材料,满足第一个条件。门槛处多雨水,潮气重,门槛处易受外物抗击损伤,防磨板周边封严易老化破损,容易导致雨水渗漏到腹板,给电化学腐蚀创造了第二个条件。

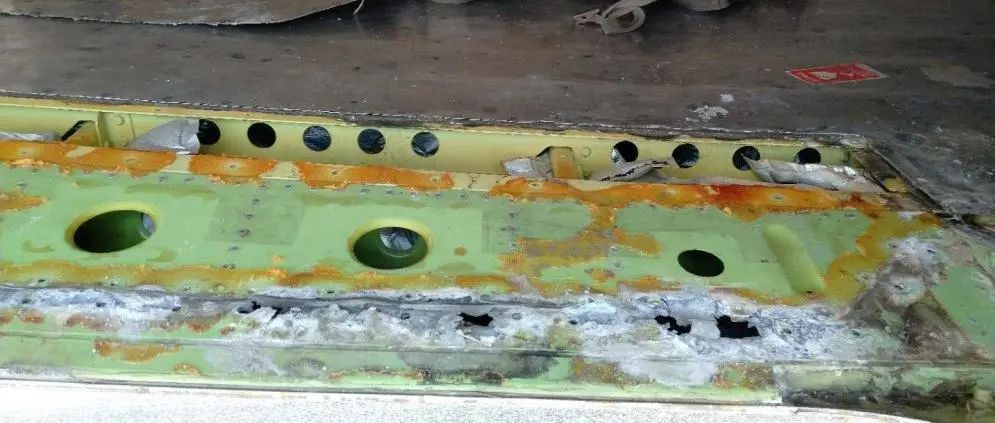

腹板腐蚀基本都是从4个防磨板间隙产生的,如下图。
从图中也可以看到腐蚀区域部分封严已老化缺失,起不到封严效果。
04
预防腐蚀建议
保证门槛处封严完好,是预防内框腹板腐蚀的方法之一,也是航空公司航线维护可执行的最简便方法,日常维护加强检查货舱门槛封严完好性显得尤其重要。
破损的封胶
完好的封胶
05
波音防腐措施
针对客户反馈的货舱结构腐蚀,波音有份SB-737-53-1276-02,为了防腐,要求在安装防磨板之前在腹板和支撑梁上安装密封垫(Gasket)和凝胶带(GelTape)。
附件:修复腹板需要的航材(参考件号)
