案例分享 | 更换手持麦克插孔

mycax 2020-07-27 17:45 17:45

超级管理员

4210: 0

好久没写过SWPM的文章了，主要是因为平时涉及到SWPM的工作很少，很难凭空想象一个案例去写，而且前期已经写了十多篇关于SWPM的基础知识，其中也穿插了许多案例。我个人认为，通过之前几篇SWPM的文章，基本上就可以“应付”日常航线、定检当中的大部分标准线路施工的工作。

如果各位机务同仁平时有涉及到SWPM的工作，可以私信给我，我将整理成文，分享给大家。

案例

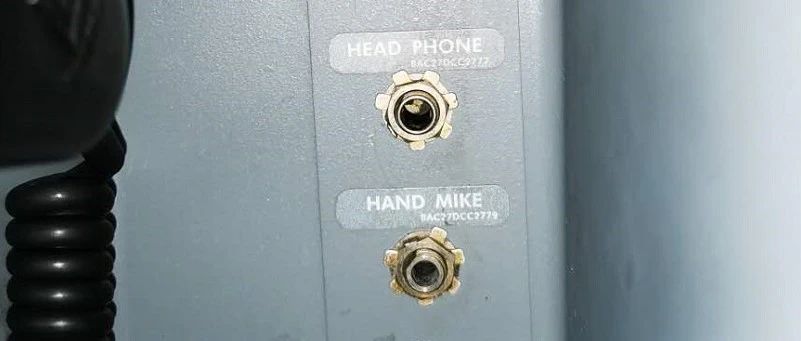

今天要写的文章也是一个比较简单的案例：更换第一观察员处的手持麦克插孔。

耳机插孔或者麦克插孔确实比较容易损坏，多是由于插头频繁的插拔，导致插头触点接触不良，也偶尔发生由于震动、摩擦导致的插孔导线损坏。

由于插孔的更换没有相应的AMM章节，只能依据WDM和SWPM进行施工。一般的方法就是：

1、拧松并拆下插孔；

2、把插孔的三根线或两根线（有些插孔没有MIC功能，仅有两根线）剪掉；

3、重新进行剥线；

4、然后通过接线管将新插孔与原来的线相拼接；

5、使用热缩管在接线处进行热缩密封；

6、安装并拧紧插孔。

对于此工作最简单的操作就是：从航材库房领用1个插孔（件号2J-1869，通过WDM的设备清单很容易查询），3个D-436-36（外场最常用的绝缘接线管D-436-37和D-436-36，前者用于从20号线径到16号线径的导线，后者用于从26号线径到20号线径的导线），从工具室借一把剥线钳、一把压线钳、一把热风枪，带上一般工具，上飞机一顿操作，搞定。

可是作为机务，我们可是承载着太多的安全责任，工作首先就要讲究严谨。虽然更换插孔这个工作没什么太大的安全隐患，但是对于我本人来说，任何工作还是要（尽量）做到有理有据，有法可依。接下来我们看看手持麦克插孔更换的标准施工程序：

WDM确定关键信息

首先通过WDM找到插头的相关信息：设备号D6045、线束号W0041、接线管SM5-SM7。

通过设备号可以在WDM的EQUIPMENT LIST中找到插头的件号：2J-1869。

通过线束号及线号可以在WDM的WIRE LIST中找到导线的相关信息：24号线、导线类型代码PM。注：由于插孔是第三方厂家提供的设备，所以WDM上不提供线径及导线类型信息，可以通过实物或者厂家CMM（如果有CMM的话）查询。

通过WDM的WIRE LIST还可以知道接线管的类型是：S。注：WDM中对于接线管的定义有SM和SP两种，它们的关系及应用可以参考SP和SM的区别这篇文章。

通过接线管类型S，可以在WDM的FRONT MATTER中找到代码对应的接线管信息：件号为NAS1388-()或NAS1389-()。

SWPM施工程序

通过接线管件号，可以在SWPM的FRONT MATTER中交叉索引对应的施工章节：20-30-12。

打开SWPM20-30-12，大概浏览一下这个章节讲述的什么内容。重点看一下概述部分。

确定接线管具体件号

前文只提供了接线管的件号为NAS1388-()或NAS1389-()，在SWPM中需要确定具体的适用件号。根据线径24可以确定接线管的件号为：NAS1388-5或NAS1388-4。注：对于接线管两端只压接单根导线的，可以仅根据线径AWG确定接线管件号；如果是压接两根及以上导线，需要结合CAU来确定接线管件号。CAU与AWG的关系参考SWPM20-30-12中TABLE 4 AWG TO CAU CONVERSION。
