    AN21 THRU AN37 U形夹螺栓
    325
    0

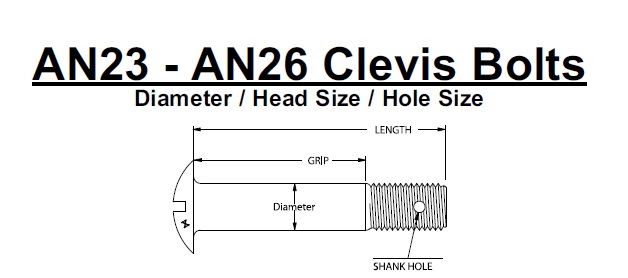

    AN21 THRU AN37 U形夹螺栓Clevis Bolts

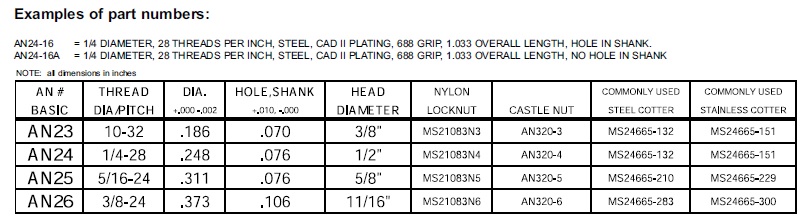

    第一个数字在“AN”之后表示（直径）。接下来的符号表示材料。在直径后使用（-）表示（钢铁，镀铬II）。不使用任何其他材料。

    （A）所有数字的最后出现（A）表示销轴上没有孔。

    最后一个数字，无论是单个还是双位数，表示长度。此数字表示从头部下方到整体长度的名义值，以1/16英寸为增量。不包括标准垫圈允许的量。请参阅图表！

    AN21 THRU AN37 U形夹螺栓Clevis Bolts
    AN21,AN22,AN23,AN24,AN25,AN26,AN27,AN28,AN29,AN30,AN30,AN31,AN32,AN33,AN34,AN35,AN36,AN37,AN37(REV.1..


    DB_PART_NODIAGRIPLENGTH
    AN23-80.1860.1880.531
    AN23-90.1860.250.594
    AN23-100.1860.3130.656
    AN23-110.1860.3750.719
    AN23-120.1860.4380.781
    AN23-130.1860.50.844
    AN23-140.1860.5630.906
    AN23-150.1860.6250.969
    AN23-160.1860.6881.031
    AN23-170.1860.751.094
    AN23-180.1860.8131.156
    AN23-190.1860.8751.219
    AN23-200.1860.9381.281
    AN23-210.18611.344
    AN23-220.1861.0631.406
    AN23-230.1861.1251.469
    AN23-240.1861.1881.531
    AN23-250.1861.251.594
    AN23-260.1861.3131.656
    AN23-270.1861.3751.719
    AN23-280.1861.4381.781
    AN23-290.1861.51.844
    AN23-300.1861.5631.906
    AN23-310.1861.6251.969
    AN23-320.1861.6882.031
    AN23-330.1861.752.094
    AN23-340.1861.8132.156
    AN23-350.1861.8752.219
    AN23-360.1861.9382.281
    AN23-370.18622.344
    AN23-380.1862.0632.406
    AN23-390.1862.1252.469
    AN23-400.1862.1882.531
    AN24-80.2480.1880.531
    AN24-90.2480.250.594
    AN24-100.2480.3130.656
    AN24-110.2480.3750.719
    AN24-120.2480.4380.781
    AN24-130.2480.50.844
    AN24-140.2480.5630.906
    AN24-150.2480.6250.969
    AN24-160.2480.6881.031
    AN24-170.2480.751.094
    AN24-180.2480.8131.156
    AN24-190.2480.8751.219
    AN24-200.2480.9381.281
    AN24-210.24811.344
    AN24-220.2481.0631.406
    AN24-230.2481.1251.469
    AN24-240.2481.1881.531
    AN24-250.2481.251.594
    AN24-260.2481.3131.656
    AN24-270.2481.3751.719
    AN24-280.2481.4381.781
    AN24-290.2481.51.844
    AN24-300.2481.5631.906
    AN24-310.2481.6251.969
    AN24-320.2481.6882.031
    AN24-330.2481.752.094
    AN24-340.2481.8132.156
    AN24-350.2481.8752.219
    AN24-360.2481.9382.281
    AN24-370.24822.344
    AN24-380.2482.0632.406
    AN24-390.2482.1252.469
    AN24-400.2482.1882.531
    AN25-90.3110.250.609
    AN25-100.3110.3130.672
    AN25-110.3110.3750.734
    AN25-120.3110.4380.797
    AN25-130.3110.50.859
    AN25-140.3110.5630.922
    AN25-150.3110.6250.984
    AN25-160.3110.6881.047
    AN25-170.3110.751.109
    AN25-180.3110.8131.172
    AN25-190.3110.8751.234
    AN25-200.3110.9381.297
    AN25-210.31111.359
    AN25-220.3111.0631.422
    AN25-230.3111.1251.484
    AN25-240.3111.1881.547
    AN25-250.3111.251.609
    AN25-260.3111.3131.672
    AN25-270.3111.3751.734
    AN25-280.3111.4381.797
    AN25-290.3111.51.859
    AN25-300.3111.5631.922
    AN25-310.3111.6251.984
    AN25-320.3111.6882.047
    AN25-330.3111.752.109
    AN25-340.3111.8132.172
    AN25-350.3111.8752.234
    AN25-360.3111.9382.297
    AN25-370.31122.359
    AN25-380.3112.0632.422
    AN25-390.3112.1252.484
    AN25-400.3112.1882.547
    AN26-90.3730.250.609
    AN26-100.3730.3130.672
    AN26-110.3730.3750.734
    AN26-120.3730.4380.797
    AN26-130.3730.50.859
    AN26-140.3730.5630.922
    AN26-150.3730.6250.984
    AN26-160.3730.6881.047
    AN26-170.3730.751.109
    AN26-180.3730.8131.172
    AN26-190.3730.8751.234
    AN26-200.3730.9381.297
    AN26-210.37311.359
    AN26-220.3731.0631.422
    AN26-230.3731.1251.484
    AN26-240.3731.1881.547
    AN26-250.3731.251.609
    AN26-260.3731.3131.672
    AN26-270.3731.3751.734
    AN26-280.3731.4381.797
    AN26-290.3731.51.859
    AN26-300.3731.5631.922
    AN26-310.3731.6251.984
    AN26-320.3731.6882.047
    AN26-330.3731.752.109
    AN26-340.3731.8132.172
    AN26-350.3731.8752.234
    AN26-360.3731.9382.297
    AN26-370.37322.359
    AN26-380.3732.0632.422
    AN26-390.3732.1252.484
    AN26-400.3732.1882.547
    AN23-8A0.1860.1880.531
    AN23-9A0.1860.250.594
    AN23-10A0.1860.3130.656
    AN23-11A0.1860.3750.719
    AN23-12A0.1860.4380.781
    AN23-13A0.1860.50.844
    AN23-14A0.1860.5630.906
    AN23-15A0.1860.6250.969
    AN23-16A0.1860.6881.031
    AN23-17A0.1860.751.094
    AN23-18A0.1860.8131.156
    AN23-19A0.1860.8751.219
    AN23-20A0.1860.9381.281
    AN23-21A0.18611.344
    AN23-22A0.1861.0631.406
    AN23-23A0.1861.1251.469
    AN23-24A0.1861.1881.531
    AN23-25A0.1861.251.594
    AN23-26A0.1861.3131.656
    AN23-27A0.1861.3751.719
    AN23-28A0.1861.4381.781
    AN23-29A0.1861.51.844
    AN23-30A0.1861.5631.906
    AN23-31A0.1861.6251.969
    AN23-32A0.1861.6882.031
    AN23-33A0.1861.752.094
    AN23-34A0.1861.8132.156
    AN23-35A0.1861.8752.219
    AN23-36A0.1861.9382.281
    AN23-37A0.18622.344
    AN23-38A0.1862.0632.406
    AN23-39A0.1862.1252.469
    AN23-40A0.1862.1882.531
    AN24-8A0.2480.1880.531
    AN24-9A0.2480.250.594
    AN24-10A0.2480.3130.656
    AN24-11A0.2480.3750.719
    AN24-12A0.2480.4380.781
    AN24-13A0.2480.50.844
    AN24-14A0.2480.5630.906
    AN24-15A0.2480.6250.969
    AN24-16A0.2480.6881.031
    AN24-17A0.2480.751.094
    AN24-18A0.2480.8131.156
    AN24-19A0.2480.8751.219
    AN24-20A0.2480.9381.281
    AN24-21A0.24811.344
    AN24-22A0.2481.0631.406
    AN24-23A0.2481.1251.469
    AN24-24A0.2481.1881.531
    AN24-25A0.2481.251.594
    AN24-26A0.2481.3131.656
    AN24-27A0.2481.3751.719
    AN24-28A0.2481.4381.781
    AN24-29A0.2481.51.844
    AN24-30A0.2481.5631.906
    AN24-31A0.2481.6251.969
    AN24-32A0.2481.6882.031
    AN24-33A0.2481.752.094
    AN24-34A0.2481.8132.156
    AN24-35A0.2481.8752.219
    AN24-36A0.2481.9382.281
    AN24-37A0.24822.344
    AN24-38A0.2482.0632.406
    AN24-39A0.2482.1252.469
    AN24-40A0.2482.1882.531
    AN25-9A0.3110.250.609
    AN25-10A0.3110.3130.672
    AN25-11A0.3110.3750.734
    AN25-12A0.3110.4380.797
    AN25-13A0.3110.50.859
    AN25-14A0.3110.5630.922
    AN25-15A0.3110.6250.984
    AN25-16A0.3110.6881.047
    AN25-17A0.3110.751.109
    AN25-18A0.3110.8131.172
    AN25-19A0.3110.8751.234
    AN25-20A0.3110.9381.297
    AN25-21A0.31111.359
    AN25-22A0.3111.0631.422
    AN25-23A0.3111.1251.484
    AN25-24A0.3111.1881.547
    AN25-25A0.3111.251.609
    AN25-26A0.3111.3131.672
    AN25-27A0.3111.3751.734
    AN25-28A0.3111.4381.797
    AN25-29A0.3111.51.859
    AN25-30A0.3111.5631.922
    AN25-31A0.3111.6251.984
    AN25-32A0.3111.6882.047
    AN25-33A0.3111.752.109
    AN25-34A0.3111.8132.172
    AN25-35A0.3111.8752.234
    AN25-36A0.3111.9382.297
    AN25-37A0.31122.359
    AN25-38A0.3112.0632.422
    AN25-39A0.3112.1252.484
    AN25-40A0.3112.1882.547
    AN26-9A0.3730.250.609
    AN26-10A0.3730.3130.672
    AN26-11A0.3730.3750.734
    AN26-12A0.3730.4380.797
    AN26-13A0.3730.50.859
    AN26-14A0.3730.5630.922
    AN26-15A0.3730.6250.984
    AN26-16A0.3730.6881.047
    AN26-17A0.3730.751.109
    AN26-18A0.3730.8131.172
    AN26-19A0.3730.8751.234
    AN26-20A0.3730.9381.297
    AN26-21A0.37311.359
    AN26-22A0.3731.0631.422
    AN26-23A0.3731.1251.484
    AN26-24A0.3731.1881.547
    AN26-25A0.3731.251.609
    AN26-26A0.3731.3131.672
    AN26-27A0.3731.3751.734
    AN26-28A0.3731.4381.797
    AN26-29A0.3731.51.859
    AN26-30A0.3731.5631.922
    AN26-31A0.3731.6251.984
    AN26-32A0.3731.6882.047
    AN26-33A0.3731.752.109
    AN26-34A0.3731.8132.172
    AN26-35A0.3731.8752.234
    AN26-36A0.3731.9382.297
    AN26-37A0.37322.359
    AN26-38A0.3732.0632.422
    AN26-39A0.3732.1252.484
    AN26-40A0.3732.1882.547
