NAS螺栓NAS1003 thru NAS1020 BOLTS
381
0

“NAS”后的前两个数字指定了螺栓的设计和材料。

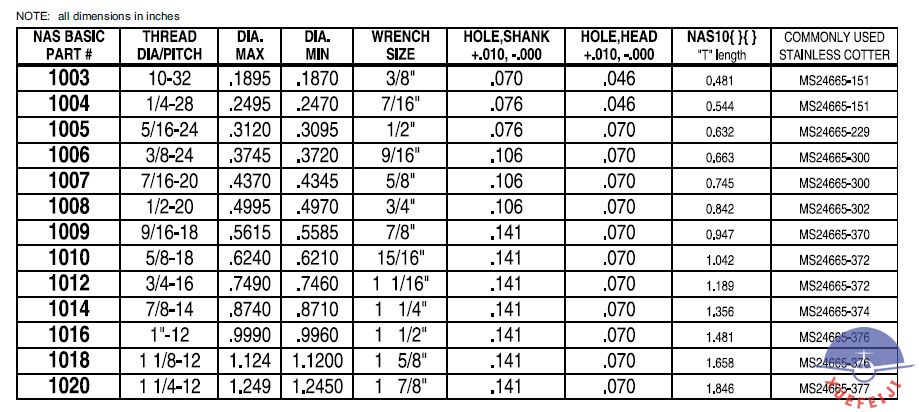

在“NAS”后的第三和第四个数字表示直径,以1/16英寸的增量。请参阅图表!


NAS10 { } { } BOLT,六角头,非磁性,耐热,不镀层

耐腐蚀钢,A-286不锈钢,140Kpsi,室温下的抗拉强度。

零件号中的最后数字 { } { } 指定握持长度,以1/16英寸为单位。将“T”尺寸加到握持长度上可得到总长度。

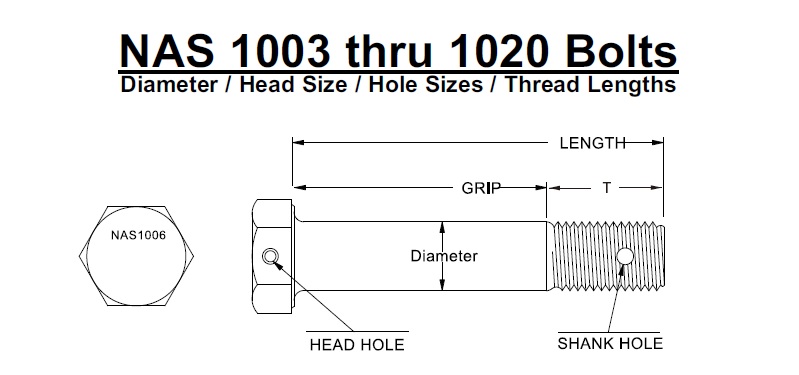

螺栓的握持长度应从头的下侧测量到柄的完整圆柱部分的末端。

在所有数字的最后添加( A )表示未钻孔的柄部。

在所有数字的最后添加( H )表示已钻孔的头部。


零件号示例:

NAS1006-24 = 3/8直径,每英寸24螺纹,1.500握持,2.163总长度,仅钻孔的柄部

NAS1006-24A = 3/8直径,每英寸24螺纹,1.500握持,2.163总长度,无孔

NAS1006-24H = 3/8直径,每英寸24螺纹,1.500握持,2.163总长度,仅钻孔的头部
